簡介：臺階式對弧樣板是檢查連鑄機各段位彎曲半徑是否設計要求的檢測工具.也是保證連鑄機能否一次性拉坯成功的關鍵測量量具.其主要性能精度、重量輕、不易變型

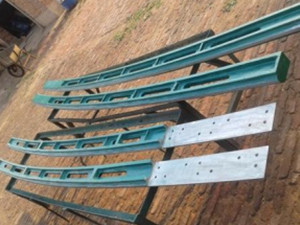

　　臺階式對弧樣板是檢查連鑄機各段位彎曲半徑是否設計要求的檢測工具.也是保證連鑄機能否一次性拉坯成功的關鍵測量量具.其主要性能精度、重量輕、不易變型 ，正常溫度下 可以存放，確保了設計要求.

　　臺階式對弧樣板規格：

　　零號段內外弧樣板

　　扇形段1-3內外弧樣板

　　扇形段4內外弧樣板

　　扇形段5內外弧樣板

　　矯直段內外弧樣板等

　　臺階式對弧樣板的主要離線用于板坯連鑄機各段(如零號段，扇形段1-3，扇形段4，扇形段5，矯直段等)輥?zhàn)拥臋z測與維修。

　　臺階式對弧樣板根據其材質可分為鑄造鋁鎂合金臺階式與7075航空鋁合金板材臺階式。

　　正確地使用對弧樣板是保證產品質量的重要條件之一。要保持對弧樣板的精度和它工作的 性，除了在使用中要按照合理的使用方法進行操作以外，還做好對弧樣板的維護和保養工作。對弧樣板在使用過程中，不要和工具、刀具如銼刀、榔頭、車刀和鉆頭等堆放在一起，免碰傷量具。也不要隨便放在機床上，免因機床振動而使量具掉下來?yè)p壞。尤其是游標卡尺等，應平放在專用盒子里，免使尺身變形。

1、在機床上測量零件時，要等零件完全停穩后進行，否則不但使對弧樣板的測量面過早磨損而失去精度，且會造成事故。

2、測量前應把對弧樣板的測量面和零件的被測量表面都要揩干凈，以免因有臟物存在而影響測量精度。用量具如游標卡尺、百分尺和百分表等，去測量鍛鑄件毛坯，或帶有研磨劑(如金剛砂等)的表面是錯誤的，這樣易使測量面很快磨損而失去精度。

3、 對弧樣板是測量工具，不能作為其他工具的代用品。例如拿游標卡尺劃線，拿百分尺當小榔頭，拿鋼直尺當起子旋螺釘，以及用鋼直尺清理切屑等都是錯誤的。把量具當玩具，如把百分尺等拿在手中任意揮動或搖轉等也是錯誤的，都是易使量具失去精度的。
